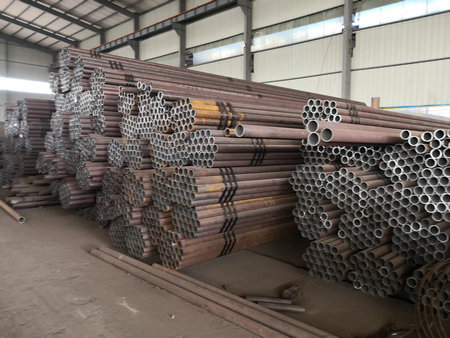

把钢管外径和壁厚之比大于20的钢管称为薄壁无缝钢管。
薄壁无缝钢管均是经冷拔而成。
其中碳素钢、低合金钢、合金钢薄壁管适用于一般结构、机械结构件；薄壁流体钢管用于输送一般流体；不锈钢薄壁管用于化工、石油、轻工、食品、机械仪表等工业耐热容器、输送管道及机械结构件。
薄壁无缝钢管工艺标准适用于一般工业,民用建筑工程1kV及其以下照明与动力配线的钢管明,暗敷设及吊顶内和护墙板内钢管敷设安装工程.
2 施工准备
2.1 材料要求:
2.1.1 使用的管材,器材应符合国家现行技术标准的规定,并应有产品合格证.
2.1.2 管材及器材的规格型号应符合本标准及设计要求;钢质接线盒,分线盒,直管接头,爪型螺纹管接头, 直角弯管,金属线管管卡,开关盒,插座盒等的规格应与面板,盖板相配套.
2.1.3 管卡,支架,吊杆及箱盒等黑色金属件,均应镀锌或刷防腐漆;紧固件均应镀锌.
2.1.4 所需材料:电线钢管,弯管,可挠金属管,配电箱,接线箱,灯头盒,插座盒,直管接头,爪型螺纹管接头,管卡,圆钢,角钢,扁钢,支架,吊杆,镀锌螺栓,螺母,垫圈,膨胀螺栓,镀锌木螺丝,自攻螺钉,铁钉,射钉及,防腐漆,调和漆,沥青油,机油,水泥,砂子,铅丝,地线卡子等.
2.2 机具:
2.2.1 扣压器,手扳弯管器,液压开孔器,砂轮锯,无齿锯,台钻,手电钻,电锤,电焊机,气焊工具,射钉.
2.2.2 专用搬子,活搬子,钢锯,切割刀,铣子,扁锉,半圆锉,圆锉,木锉,平锉,手锤,錾子,钻头,管钳子.
2.2.3 水平尺,角尺,卷尺,尺杆,红铅笔,铁画笔,点冲子,线坠,小线,灰铲,灰桶,水桶,绝缘手套,工具袋,工具箱,高凳等.
2.3 作业条件:
2.3.1 暗管敷设:
2.3.1.1 各层水平线,墙厚度线和设备基础线弹好,配合土建施工.
2.3.1.2 预制混凝土楼板上配管,在楼板吊装就位并调整好后,地面做好以前,弹好水平线.
2.3.1.3 现浇混凝土楼板配管,在底层钢筋绑扎完后,上层钢筋未绑扎前进行;墙板配管在钢筋绑扎后进行.
2.3.1.4 随墙(砌体)配合上建施工立管.
2.3.2 明管敷设: 第2页 《3—6扣压式薄壁无缝钢管敷设安装工艺标准》 资料编号:GY306-1998
2.3.2.1 配合建筑结构安装好预埋件,预留洞工作.
2.3.2.2 采用剔注法固定支架,应在抹灰前进行;采用膨胀螺栓固定支架,应在抹灰后进行.
2.3.2.3 配管应在土建喷浆,刷漆后进行.
2.3.3 吊顶内管路敷设:
2.3.3.1 配合建筑结构进行预埋件,预留孔洞工作.
2.3.3.2 单独支撑,吊挂的管路,在吊顶龙骨安装进行施工;敷设在吊顶主龙骨上的管路,配合龙骨安装进行施工.
2.3.3.3 内部装修施工时,配合土建做好吊顶灯位及电气器具位置样图,并在顶板或地面弹出实际位置.
3 无缝钢管操作工艺
3.1 工艺流程:
3.1.1 暗管敷设工艺流程: 弯管,箱,盒预制 → 测位 → 剔槽孔 → 爪型螺纹管接头与箱,盒紧固 → 箱,盒定向移装 → 管路敷设 → → 压接接地 → 管路固定
3.1.2 明管敷设工艺流程 弯管,箱,盒预制 → 测位 → 爪型螺纹管接头与箱,盒紧固 → 箱,盒支架固定 → 管路敷设 → → 压接接地 → 管路固定
3.1.3 吊顶内管路敷设工艺流程 弯管,箱,盒预制 → 测位 → 爪型螺纹管接头与箱,盒紧固 → 箱,盒支架固定 → 管路敷设 → → 压接接地 → 管路固定
3.2 弯管,箱,盒,支架预制:根据施工图加工好各种弯管,箱,盒,支架.电线弯管可采用冷煨法及定型弯管. 冷煨法:一般管径25mm及以下时,可使用手扳煨管器,即将管子插入煨管器,逐步煨出所需弯度;管径32mm及以上时,可使用液压弯管器.
3.3 暗管敷设: 断管,铣口管路边接 断管,铣口管路边接 断管,铣口管路边接 第3页 《3—6扣压式薄壁无缝钢管敷设安装工艺标准》 资料编号:GY306-1998 @3.3.1 箱,盒测位;根据施工图纸确定箱,盒轴线位置,以土建弹出的水平线为基准,挂线找平,线坠找正,标出箱,盒实际位置.成排,成列的箱,盒位置,应挂通线或十字线. 3.3.2 暗配的电线管路直沿最近的路线敷设,并应减少弯曲;埋入墙体或混凝土内的导管,与墙体或混凝土表面的净距不应小于15mm.
3.3.3 剔槽孔:砖墙或砌体墙需剔槽时,应在槽两边弹线,用快錾子剔.槽宽及槽深均以比管外径大5mm为宜.预制圆孔时,楼板上灯位打孔位置,用手锤由板下往上打;预制实心板上灯位打孔,可先在板上面用电锤打孔,在板下面用手锤,铣子扩孔,孔大小比灯盒稍大为宜.
3.3.4 管子切断:常用钢锯,无齿锯,砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净.
3.3.5 稳注箱,盒:根据施工管路的要求,加工箱,盒时注意引出管的定向.砖墙,砌体墙及预制楼板的箱,盒,用强度不小于M10的水泥砂浆稳住,灰浆应饱满,平整,牢固,坐标正确.预制楼板上的灯头盒应安装好卡铁和轿杆,在楼板下面装设托板后再稳注;现制混凝土墙及楼板上的箱,盒,应先安装好卡铁或轿杆,将卡铁或轿杆点焊在钢筋上;如为木模板时可用钉子,细铅丝将箱,盒绑扎固定在模板上.
3.3.6 进入落地式配电箱,屏的电线管路,排列应整齐,管口应高出配电箱基础面不少于50mm.
3.3.7 管路连接:采用直管接头连接,其长度应为管外径的2.0～3.0倍,管的接口应在直管接头内中心即1/2处.根据配管线路的要求采用90°直角弯管接头时,管的接口应插入直角弯管的承插口处,并应到位,再使用压接器压接,其扣压点应不少于两点.压接后,在联接口处涂抹铅油,使其整个线路形成完整的统一接地体.
3.3.8 管路两个接线点之间的距离在下列长度范围内,应加装接线盒.接线盒的位置应便于穿线和检修: 3.3.8.1 管路无弯时,不超过30m;
3.3.8.2 管路有一个转弯时,不超过20m;
3.3.8.3 管路有两个转弯时,不超过15m;
3.3.8.4 管路有三个转弯时,不超过8m;
3.3.9 管入箱,盒应采用爪型螺纹管接头.使用专用搬子锁紧,爪型根母护口要良好,使金属箱,盒达到导电接地的要求.箱,盒开孔应整齐,应与管径相吻合,要求一管一孔,不得开长孔.铁制箱,盒严禁用电气焊开孔.两根以上管入箱,盒,要长短一致,间距均匀,排列整齐.
3.3.10 管路固定: 第4页 《3—6扣压式薄壁无缝钢管敷设安装工艺标准》 资料编号:GY306-1998 @ 3.3.10.1 钢筋混凝土墙及楼板内的管路,每隔1000mm左右用铅丝绑扎在钢筋上.
3.3.10.2 砖墙或砌体墙剔槽敷设的管路,每隔1000mm左右用铅丝,铁钉固定.
3.3.10.3 预制圆孔板上的管路,可利用板孔用铅丝绑扎固定.
3.4 明管敷设:
3.4.1 根据设计图加工支架,吊架,抱箍等铁件,以及各种箱,盒,弯管.明管敷设工艺与暗管敷设工艺相同处请见相关部分.
3.4.2 弯管(包括定型弯管),支架,吊架预制加工:明配管弯曲半径一般不小于管外径的6倍;当两个接线盒之间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍.加工方法可采用冷煨法和定型弯管.支架,吊架应按设计图纸要求进行加工.支架,吊架的规格设计无规定时,应不小于以下规定:扁钢支架:30mm×3mm;角钢支架:25mm×25mm×3mm.埋注支架应有燕尾,埋注深度应不小于120mm.
3.4.3 测定箱,盒及固定点位置:
3.4.3.1 根据设计首先测出箱,盒与出线口等的准确位置.测量时最好使用自制尺杆.
3.4.3.2 根据测定的箱,盒位置,把管路的垂直,水平走向弹出线来,按照安装标准规定的固定点间距的尺寸要求,计算确定支架,吊架的具置.
3.4.3.3 固定点的距离应均匀,管卡与终端,转弯中点,电气器具或接线盒边缘的距离为150～300mm.中间管卡最大距离见表3-10所示. 薄壁铜管中间管卡最大距离 表 3-10 钢管直径 (mm) 15～20 25～32 40～50 最大距离 (mm) 1000 1500 2000
3.4.3.4 固定方法:胀管法,木砖法,预埋铁件焊接法,稳注法,剔注法,抱箍法.
3.4.3.5 箱,盒固定:采用定型箱,盒,需在箱,盒下侧100～150mm处加稳固支架,将管固定在支架上.箱,盒安装应牢固平整,开孔整齐,并与管径相吻合.要求一管一孔,不得开长孔.铁制箱,盒严禁电气焊开孔.
3.5 吊顶内及护墙板内管路敷设,其操作工艺及要求:材质及固定参照明配管工艺;连接,弯度,走向及压接接地等可参照暗敷设工艺要求施工.
3.5.1 会审图纸要注意结合土建结构图,建筑图与通风,暖卫,消防综合布线图及各专业配合协调,特别是在各专业管道施工交汇处,如卫生间,通道等关键部位,应及时绘制翻样图.经审核无误后,在顶板或地面进行弹线定位.如吊顶是有方格块线条的灯位,必须按 格块分均,做法如图3-10～12. 第5页 《3—6扣压式薄壁无缝钢管敷设安装工艺标准》 资料编号:GY306-1998 @在两块板缝中 在四块板角缝的十字中 图3-10 图3-11 在一块板中间 图3-12
3.5.2 灯位测位后,用不少于2个螺丝把灯盒固定牢.如有防火要求,可用防火布或其他防火措施处理.灯头盒无用的敲落孔,不应敲掉;已脱落的要补好.
3.5.3 管路应敷设在主龙骨的上边,管入箱,盒必须煨灯叉弯,并以爪型螺纹管接头,用专用搬子锁好,再用扣压器在连接处扣压不少于2点,以达到电气接地良好可靠.
3.5.4 管路敷设应牢固通顺,禁止用拦腰管或拌脚管.管路固定点的间距不得大于1500mm.受力灯头盒应用吊杆固定,在管入盒处及弯曲部位两端150～300mm处加固定卡子固定.
3.5.5 吊顶内灯头盒至灯位可采用金属可挠导管过度,长度不宜超过1000mm.金属可挠导管应使用专用接头.吊顶各种箱,盒的安装,箱,盒口的方向应朝向检查口.
4 质量标准
4.1 保证项目:薄壁无缝钢管严禁熔焊连接. 检验方法:明设的观察检查,暗设的检查隐蔽工程记录. 第6页 《3—6扣压式薄壁无缝钢管敷设安装工艺标准》 资料编号:GY306-1998 @
4.2 基本项目:
4.2.1 连接紧密,管与器件连接到位.明配管及其支架,吊架应平直牢固,排列整齐;管子弯曲处无明显折皱,油漆防腐完整.暗配管保护层大于15mm.
4.2.2 管路的保护层符合以下规定:
4.2.2.1 穿过变形缝处有补偿装置,补偿装置应平整,活动自如,管口光滑,螺纹管接头与管子连接可靠; 4.2.2.2 穿过建筑物和设备基础处加保护套管.加保护套管处在隐蔽工程记录中标示正确. 检验方法:观察检查和检查隐蔽工程记录.
4.2.2.3 金属电线保护管,箱,盒,在整个线路中采用压接方式形成完整接地,线路走向合理,涂刷部分不污染设备和建筑物. 检查方法:观察检查.
4.3 允许偏差项目(表3-11): 保护管弯曲半径,明配管安装允许偏差 表 3-11 项次 项 目 弯曲半径或允 许偏差 (mm) 检验方法 暗 配 管 ≥6D 管子只有一个弯 ≥4D 1 管子最小 弯曲半径 明配管 管子有两个弯及以上 ≥6D 尺量检查及检 查安装记录 2 管子弯曲处的弯曲度 ≤0.1D 15～20 30 20～30 40 40～50 50 明配管固 定点间距 管子直径 (mm) 65～100 60 尺量检查 明配管水平,垂直敷 平直程度 3 拉线尺量检查 设任2000mm段内 垂 直 度 3 吊线尺量检查
5 成品保护
5.1 剔槽不得过大,过深和过宽.砖墙不宜横槽.预制梁,柱和预应力楼板不得随意剔槽打洞.混凝土楼板,墙等均不得私自断筋.
5.2 现浇混凝土楼板上配管时,注意不得踩坏钢筋;土建浇注混凝土时,电工应留人看守,以免振捣时损坏配管及精,盒移位.遇有管路损坏时,应及时修复.
5.3 明配管路及电气器具安装时,应保持顶棚,墙面及地面的清洁完整.搬运材料和 第7页 《3—6扣压式薄壁无缝钢管敷设安装工艺标准》 资料编号:GY306-1998 @使用高凳机具时,不得碰坏门窗,墙面等.电气照明器具安装完后,不得再喷浆.必须喷浆时,应将电气设备及器具保护好后再喷浆.
5.4 吊顶内稳盒配管时,不要踩坏龙骨,严禁踩电线管行走;刷防腐漆不应污染墙面,吊顶和护墙板等.
5.5 其它专业在施工中,注意不得碰坏电气配管,严禁私自改动电线管及电气设备.
6 应注意的质量问题
6.1 煨弯处出现凹届过大或弯曲半径不够倍数的现象.其原因及解决办法有:
6.1.1 使用手扳煨弯器时,移动要适度,用力不要过猛.
6.1.2 使用液压煨管器或液压煨营机时,模具要配套,管子的焊缝应在侧面.
6.2 暗配管路弯曲过多,敷设管路时,应按设计图要求及现场情况,沿最近路线敷设,不绕行弯曲处可明显减少.
6.3 预埋箱,盒,支架,吊杆歪斜,或者箱,盒里进外出严重,应根据具体情况进行修复.
6.4 剔注箱,盒出现空,收回不好,应在稳注箱,盒时将其周围灌满灰浆,箱,盒口应及时收好后再穿线,上器具.
6.5 明配管,吊顶内或护墙板内配管,固定点不牢,螺丝松动铁卡子,固定点间距过大或不均匀.应采用配套管卡,固定牢靠,档距应找均匀.
6.6 暗配管路堵塞,配管后应及时扫管,发现堵管及时修复.配管后应及时加管堵把管口堵严实.
6.7 管口不齐有毛刺,断管后未及时铣口,应用锉把管口锉平齐,去掉毛刺再配管.
6.8 箱,盒与螺纹管接头应按操作工艺进行,否则造成电气接地不良;管与管连接时,扣压器应配套使用,否则管子连接松动,电气接地不良.
6.9 预制圆孔板上配管,如为焦碴垫层,管路需用混凝土砂浆保护.素土内配管可用混凝土砂浆保护,也可缠两层玻璃布,刷三道沥青油加以保护.在管路下先用石块垫起50mm,尽量减少接头,管箍丝扣连接处涂抹铅油,缠麻拧牢.
7 质量记录
7.1 管材及配件产品材质证明及合格证.
7.2 扣压式薄壁无缝钢管敷设工程预检,隐检,自检记录.
7.3 设计变更洽商记录,竣工图.
7.4 分项工程质量检验评定记录.
